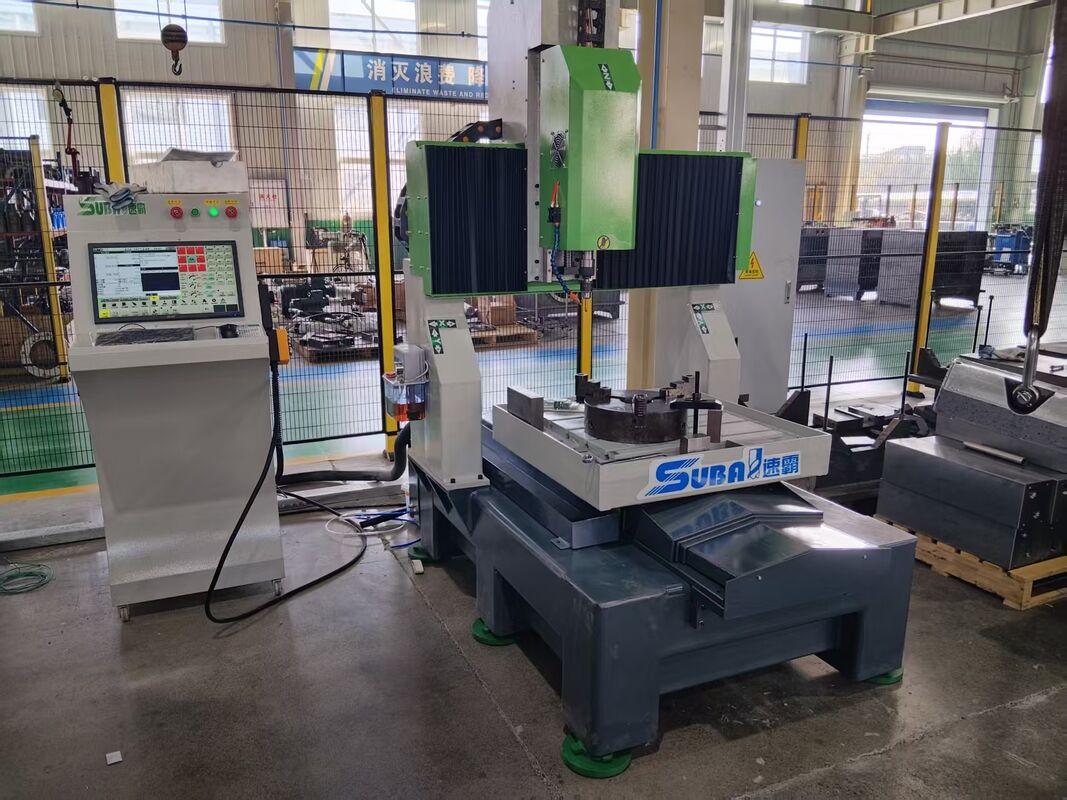

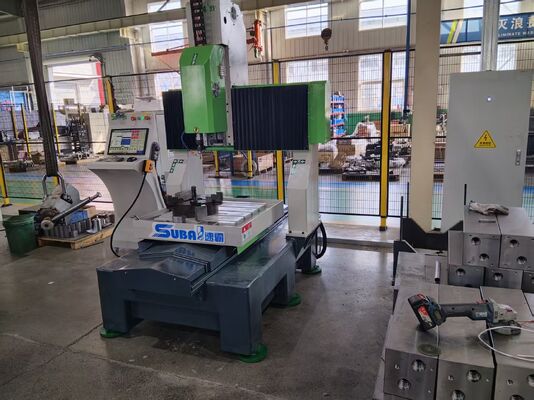

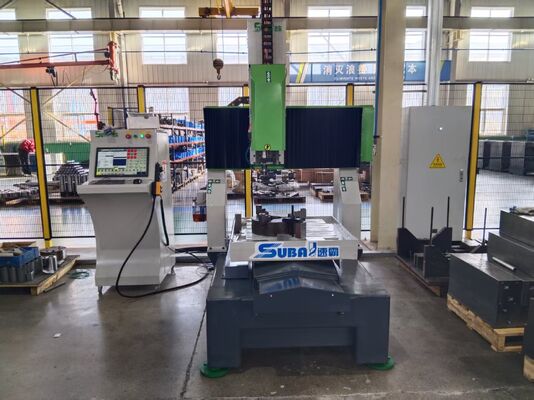

名称    SUBACNC6060Z400mm加工中心
Name    SUBACNC6060Z400mm Machining Center

有效工作台尺寸    600*600*400mm(宽X*长Y*高Z)
Effective Worktable Size    600*600*400mm (Width X * Length Y * Height Z)

Z轴行程    400mm
Z-axis Travel    400mm

机头    3KW钻夹机头
Spindle    3KW Drill Chuck Spindle

台面    钢结构T型槽台面
Table Surface    Steel Structure T-slot Table

传动系统    XYZ为台湾TBI高精度丝杠传动
Drive System    XYZ axes use Taiwan TBI high-precision ball screw drive

减速机    日本新宝减速机
Reducer    Japan SHIMPO Reducer

驱动电机    台湾韩宇伺服驱动电机
Drive Motor    Taiwan HANU Servo Drive Motor

驱动器    台湾韩宇伺服驱动器
Driver    Taiwan HANU Servo Driver

导轨    台湾鼎翰导轨
Guideways    Taiwan THK Linear Guides

控制系统    台湾宝元总线绝对值伺控制系统
Control System    Taiwan ADVANTECH-B+ Bus Absolute Servo Control System

机床电缆    德国易格斯IGUS品牌,抗拉力强,超高耐腐蚀性,屏蔽效果好
Machine Cables    German IGUS brand, high tensile strength, excellent corrosion resistance, superior shielding

弱电器件    德国西门子原装进口
Electrical Components    Original imported German Siemens electrical parts

软件    精雕/文泰/UG/TYPE3/MASTERCAM等国际通用G代码
Software    Compatible with international standard G-code: JDSoft, WinTone, UG, TYPE3, MASTERCAM, etc.

加工速度    8m/min-15m/min(依据客户使用的刀具和材质确定加工速度)
Machining Speed    8m/min - 15m/min (depending on tool and material used by customer)

空运行速度    X/Y轴35m/min, Z轴 5m/min
Rapid Traverse Speed    X/Y axes 35m/min, Z axis 5m/min

加工精度    1m范围对角误差±0.05mm
Machining Accuracy    Diagonal error ±0.05mm within 1m range

重复定位精度    ±0.05mm
Repeatability Accuracy    ±0.05mm

刀具规格    Ф3.175mm---Ф20mm
Tool Specification    Φ3.175mm --- Φ20mm

润滑系统    自动注油系统
Lubrication System    Automatic oiling system

配电柜    独立配电柜(防尘防静电)
Electrical Cabinet    Independent electrical cabinet (dust-proof & anti-static)

结构加强    回火处理,X轴横梁内加强筋
Structure Reinforcement    Annealed treatment, reinforced ribs inside X-axis beam

冷却方式    雾化冷却
Cooling Method    Mist cooling

水箱    切削液循环水箱
Coolant Tank    Cutting fluid recirculation tank

工作电压    380V/50HZ
Operating Voltage    380V / 50Hz
